| MLM冷冻涡旋压缩机 |
|
|

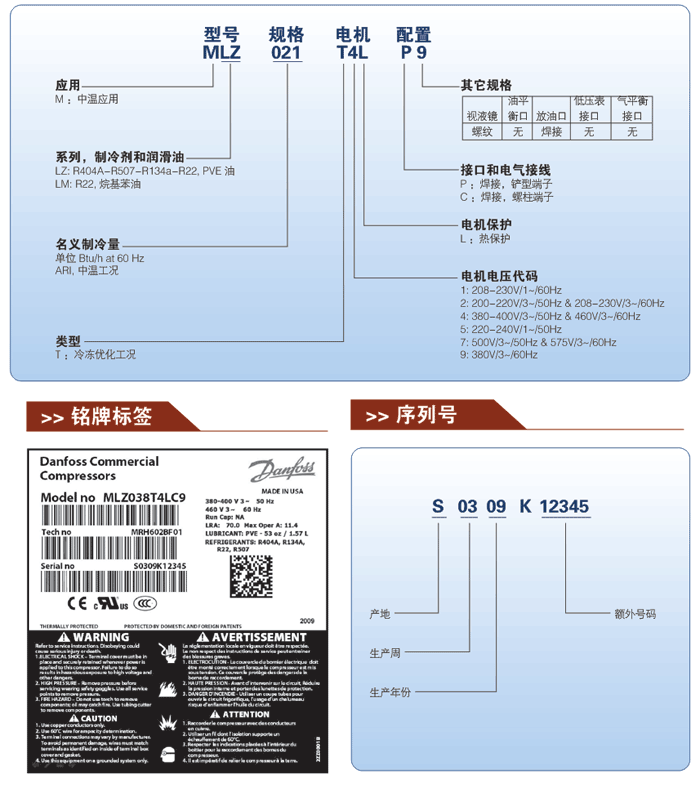

压缩机命名
|
性能参数 |
技术参数
|
运行界限 |
运行工况
|

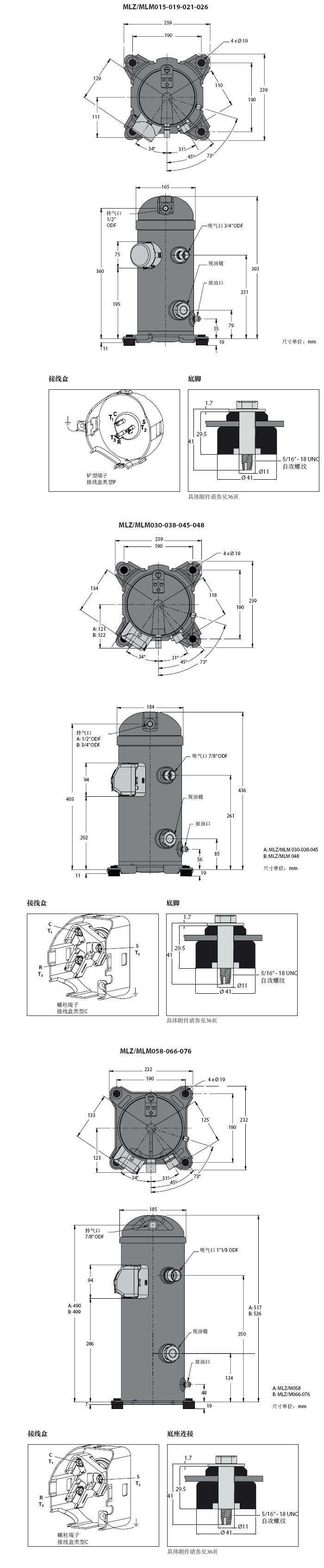

尺寸与接管 |
MLM冷冻涡旋压缩机
|
型号 |
参数 |
冷凝温度 |
蒸发温度(0℃) |
|
(0℃) |
-20 |
-15 |
-10 |
-5 |
0 |
5 |
10 |
|
MLM019T4 |
制冷量(W) |
16 |
3,843 |
4,599 |
5,489 |
6,530 |
|
|
|
|
20 |
3,737 |
4,493 |
5,383 |
6,420 |
7,620 |
|
|
|
30 |
3,393 |
4,129 |
4,992 |
5,997 |
7,160 |
8,493 |
10,012 |
|
40 |
|
|
4,492 |
5,432 |
6,524 |
7,781 |
9,218 |
|
50 |
|
|
|
4,811 |
5,799 |
6,946 |
8,269 |
|
60 |
|
|
|
|
|
6,077 |
7,251 |
|
68 |
|
|
|
|
|
|
6,447 |
|
|
|
|
|
|
|
|
|
|
|
输入功率(W) |
16 |
1,250 |
1,076 |
993 |
980 |
|
|
|
|
20 |
1,358 |
1,188 |
1,104 |
1,088 |
1,118 |
|
|
|
30 |
1,621 |
1,466 |
1,389 |
1,371 |
1,392 |
1,431 |
1,468 |
|
40 |
|
|
1,704 |
1,694 |
1,714 |
1,745 |
1,765 |
|
50 |
|
|
|
2,080 |
2,110 |
2,141 |
2,154 |
|
60 |
|
|
|
|
|
2,645 |
2,660 |
|
68 |
|
|
|
|
|
|
3,165 |
|
MLM021T4 |
制冷量(W) |
16 |
4,150 |
5,004 |
5,974 |
7,084 |
|
|
|
|
20 |
3,954 |
4,814 |
5,786 |
6,895 |
8,165 |
|
|
|
30 |
3,482 |
4,330 |
5,282 |
6,362 |
7,596 |
9,009 |
10,625 |
|
40 |
|
|
4,751 |
5,767 |
6,928 |
8,260 |
9,788 |
|
50 |
|
|
|
5,138 |
6,190 |
7,404 |
8,807 |
|
60 |
|
|
|
|
|
6,471 |
7,711 |
|
68 |
|
|
|
|
|
|
6,772 |
|
|
|
|
|
|
|
|
|
|
|
输入功率(W) |
16 |
1,178 |
1,071 |
1,046 |
1,075 |
|
|
|
|
20 |
1,329 |
1,209 |
1,175 |
1,197 |
1,248 |
|
|
|
30 |
1,703 |
1,552 |
1,492 |
1,495 |
1,532 |
1,578 |
1,603 |
|
40 |
|
|
1,854 |
1,835 |
1,858 |
1,895 |
1,917 |
|
50 |
|
|
|
2,286 |
2,292 |
2,318 |
2,335 |
|
60 |
|
|
|
|
|
2,915 |
2,926 |
|
68 |
|
|
|
|
|
|
3,567 |
|
MLM026T4 |
制冷量(W) |
16 |
4,897 |
6,122 |
7,397 |
8,821 |
|
|
|
|
20 |
4,705 |
5,941 |
7,216 |
8,630 |
10,283 |
|
|
|
30 |
4,189 |
5,424 |
6,672 |
8,033 |
9,608 |
11,496 |
13,796 |
|
40 |
|
|
6,048 |
7,319 |
8,777 |
10,522 |
12,655 |
|
50 |
|
|
|
6,548 |
7,851 |
9,415 |
11,341 |
|
60 |
|
|
|
|
|
8,238 |
9,919 |
|
68 |
|
|
|
|
|
|
8,745 |
|
|
|
|
|
|
|
|
|
|
|
输入功率(W) |
16 |
1,486 |
1,314 |
1,238 |
1,226 |
|
|
|
|
20 |
1,583 |
1,418 |
1,348 |
1,342 |
1,369 |
|
|
|
30 |
1,900 |
1,742 |
1,680 |
1,681 |
1,715 |
1,749 |
1,751 |
|
40 |
|
|
2,121 |
2,119 |
2,148 |
2,177 |
2,175 |
|
50 |
|
|
|
2,689 |
2,703 |
2,716 |
2,698 |
|
60 |
|
|
|
|
|
3,402 |
3,357 |
|
68 |
|
|
|
|
|
|
4,005 |
|
MLM030T4 |
制冷量(W) |
16 |
6 |
7,350 |
8,790 |
10,421 |
|
|
|
|
20 |
5,827 |
7,159 |
8,604 |
10,229 |
12,098 |
|
|
|
30 |
5,159 |
6,514 |
7,953 |
9,540 |
11,341 |
14,320 |
15,842 |
|
40 |
|
|
7,119 |
8,638 |
10,341 |
12,291 |
14,554 |
|
50 |
|
|
|
7,627 |
9,201 |
10,992 |
13,066 |
|
60 |
|
|
|
|
|
9,629 |
11,483 |
|
68 |
|
|
|
|
|
|
10,218 |
|
|
|
|
|
|
|
|
|
|
|
输入功率(W) |
16 |
2,730 |
2,068 |
1,706 |
1,569 |
|
|
|
|
20 |
2,872 |
2,218 |
1,861 |
1,726 |
1,736 |
|
|
|
30 |
3,247 |
2,614 |
2,271 |
2,142 |
2,151 |
2,222 |
2,279 |
|
40 |
|
|
2,755 |
2,634 |
2,643 |
2,706 |
2,747 |
|
50 |
|
|
|
3,254 |
3,264 |
3,221 |
3,349 |
|
60 |
|
|
|
|
|
4,119 |
4,134 |
|
68 |
|
|
|
|
|
|
4,931 |
|
MLM038T4 |
制冷量（W） |
16 |
6,283 |
8,198 |
10,188 |
12,319 |
|
|
|
|
20 |
6,076 |
7,957 |
9,916 |
12,017 |
14,326 |
|
|
|
30 |
5,531 |
7,289 |
9,131 |
11,122 |
13,326 |
15,810 |
18,639 |
|
40 |
|
|
8,257 |
10,083 |
12,129 |
14,461 |
17,143 |
|
50 |
|
|
|
8,972 |
10,806 |
12,933 |
15,416 |
|
60 |
|
|
|
|
|
11,296 |
13,526 |
|
68 |
|
|
|
|
|
|
11,947 |
|
输入功率（W） |
16 |
2,472 |
2,065 |
1,880 |
1,855 |
|
|
|
|
20 |
2,685 |
2,266 |
2,072 |
2,038 |
2,101 |
|
|
|
30 |
3,249 |
2,799 |
2,579 |
2,524 |
2,571 |
2,655 |
2,715 |
|
40 |
|
|
3,187 |
3,110 |
3,139 |
3,211 |
3,262 |
|
50 |
|
|
|
3,870 |
3,881 |
3,939 |
3,981 |
|
60 |
|
|
|
|
|
4,914 |
4,946 |
|
68 |
|
|
|
|
|
|
5,944 |
|
MLM045T4 |
制冷量（W） |
16 |
9,493 |
10,826 |
12,735 |
15,195 |
|
|
|
|
20 |
9,281 |
10,565 |
12,416 |
14,806 |
17,710 |
|
|
|
30 |
8,672 |
9,827 |
11,521 |
13,728 |
16,424 |
19,581 |
23,174 |
|
40 |
|
|
10,498 |
12,511 |
14,985 |
17,895 |
21,215 |
|
50 |
|
|
|
11,162 |
13,403 |
16,054 |
19,088 |
|
60 |
|
|
|
|
|
14,067 |
16,803 |
|
68 |
|
|
|
|
|
|
14,867 |
|
输入功率（W） |
16 |
1,533 |
1,874 |
2,073 |
2,184 |
|
|
|
|
20 |
1,731 |
2,081 |
2,283 |
2,389 |
2,455 |
|
|
|
30 |
2,280 |
2,663 |
2,879 |
2,982 |
3,028 |
3,068 |
3,159 |
|
40 |
|
|
3,607 |
3,720 |
3,757 |
3,772 |
3,818 |
|
50 |
|
|
|
4,639 |
4,681 |
4,682 |
4,698 |
|
60 |
|
|
|
|
|
5,838 |
5,835 |
|
68 |
|
|
|
|
|
|
6,956 |
|
MLM048T4 |
制冷量（W） |
16 |
8,315 |
11,033 |
13,844 |
16,844 |
|
|
|
|
20 |
7,904 |
10,588 |
13,307 |
16,247 |
19,474 |
|
|
|
30 |
7,141 |
9,591 |
12,139 |
14,884 |
17,922 |
21,348 |
25,259 |
|
40 |
|
|
11,095 |
13,582 |
16,367 |
19,547 |
23,216 |
|
50 |
|
|
|
12,180 |
14,650 |
17,520 |
20,885 |
|
60 |
|
|
|
|
|
15,106 |
18,105 |
|
68 |
|
|
|
|
|
|
15,449 |
|
输入功率（W） |
16 |
1,438 |
1904 |
2,195 |
2,365 |
|
|
|
|
20 |
1,701 |
2160 |
2,443 |
2,602 |
2,692 |
|
|
|
30 |
2,412 |
2857 |
3,121 |
3,258 |
3,322 |
3,366 |
3,444 |
|
40 |
|
|
3,937 |
4,056 |
4,099 |
4,118 |
4,167 |
|
50 |
|
|
|
5,061 |
5,088 |
5,087 |
5,112 |
|
60 |
|
|
|
|
|
6,337 |
6,343 |
|
68 |
|
|
|
|
|
|
7,578 |
|
MLM058T4 |
制冷量（W） |
16 |
10,975 |
13361 |
16,297 |
19,790 |
|
|
|
|
20 |
10,454 |
12790 |
15,663 |
19,077 |
23,038 |
|
|
|
30 |
9,307 |
11521 |
14,234 |
17,451 |
21,180 |
25,424 |
30,190 |
|
40 |
|
|
12,818 |
15,840 |
19,336 |
23,311 |
27,771 |
|
50 |
|
|
|
13,978 |
17,242 |
20,950 |
25,105 |
|
60 |
|
|
|
|
|
18,075 |
21,927 |
|
68 |
|
|
|
|
|
|
18,838 |
|
输入功率（W） |
16 |
2,688 |
2661 |
2,705 |
2,793 |
|
|
|
|
20 |
3,009 |
2959 |
2,987 |
3,067 |
3,175 |
|
|
|
30 |
3,905 |
3782 |
3,754 |
3,798 |
3,888 |
4,000 |
4,109 |
|
40 |
|
|
4,717 |
4,702 |
4,752 |
4,842 |
4,947 |
|
50 |
|
|
|
5,911 |
5,898 |
5,943 |
6,023 |
|
60 |
|
|
|
|
|
7,437 |
7,468 |
|
68 |
|
|
|
|
|
|
8,980 |
|
MLM066T4 |
制冷量（W） |
16 |
10385 |
14117 |
18110 |
22440 |
|
|
|
|
20 |
10143 |
13735 |
17586 |
21773 |
26371 |
|
|
|
30 |
9614 |
12851 |
16343 |
20167 |
24399 |
29115 |
34390 |
|
40 |
|
|
15063 |
18518 |
22376 |
26716 |
31612 |
|
50 |
|
|
|
16664 |
20143 |
24099 |
28609 |
|
60 |
|
|
|
|
|
21101 |
25219 |
|
68 |
|
|
|
|
|
|
22118 |
|
输入功率（W） |
16 |
3585 |
3249 |
3065 |
3006 |
|
|
|
|
20 |
3895 |
3593 |
3437 |
3400 |
3457 |
|
|
|
30 |
4658 |
4429 |
4329 |
4334 |
4416 |
4550 |
4710 |
|
40 |
|
|
5314 |
5340 |
5427 |
5551 |
5686 |
|
50 |
|
|
|
6601 |
6674 |
6768 |
6856 |
|
60 |
|
|
|
|
|
8382 |
8405 |
|
68 |
|
|
|
|
|
|
10039 |
|
MLM076T4 |
制冷量（W） |
16 |
15522 |
18166 |
21614 |
25888 |
|
|
|
|
20 |
14984 |
17615 |
21003 |
25173 |
30146 |
|
|
|
30 |
13520 |
16138 |
19400 |
23330 |
27951 |
33286 |
39356 |
|
40 |
|
|
17610 |
21332 |
25631 |
30532 |
36055 |
|
50 |
|
|
|
19083 |
23093 |
, , ,
27590 |
32597 |
|
60 |
|
|
|
|
|
24364 |
28887 |
|
68 |
|
|
|
|
|
|
25674 |
|
输入功率（W） |
16 |
1914 |
2426 |
2761 |
2973 |
|
|
|
|
20 |
2556 |
3053 |
3379 |
3587 |
3733 |
|
|
|
30 |
3959 |
4399 |
4681 |
4862 |
4993 |
5129 |
5325 |
|
40 |
|
|
5958 |
6081 |
6169 |
6278 |
6460 |
|
50 |
|
|
|
7643 |
7660 |
7712 |
7851 |
|
60 |
|
|
|
|
|
9830 |
9898 |
|
68 |
|
|
|
|
|
|
12275 |
以上数据为电机电压代码4，即380-400/3~/50HZ
额定工况：吸气温度20℃，无过冷度。
冷量及输入功率数据+-5%；本表内数据若有变化，恕不另行通知。
其他工况下的冷量可从丹佛斯网址获得：www.Danfoss.com/odsg |  MLM冷冻涡旋压缩机
|
型号 |
HP |
名义冷量 |
输入 |
能效比 * |
排量 |
排量 |
润滑油 |
净重 |
|
功率 * |
COP |
EER |
充注量 |
(含油) |
|
W |
Btu/h |
kW |
W/W |
Btu/h/W |
cm3/rev |
m3/h |
Litres |
kg |
|
R22 |
MLZ/MLM015 |
2 |
|
|
|
|
|
|
|
|
|
|
MLZ/MLM019 |
2 ½ |
4200 |
14 400 |
1.88 |
2.25 |
7.68 |
43.5 |
7.6 |
1.1 |
31 |
|
MLZ/MLM021 |
3 |
4500 |
15 300 |
2.07 |
2.16 |
7.38 |
46.2 |
8 |
1.1 |
31 |
|
MLZ/MLM026 |
3 ½ |
5700 |
19 500 |
2.39 |
2.39 |
8.16 |
57.1 |
9.9 |
1.1 |
31 |
|
MLZ/MLM030 |
4 |
6700 |
22 800 |
3.04 |
2.19 |
7.48 |
68.8 |
12 |
1.6 |
37 |
|
MLZ/MLM038 |
5 |
7800 |
26 600 |
3.55 |
2.2 |
7.5 |
81 |
14.1 |
1.6 |
37 |
|
MLZ/MLM045 |
6 |
9900 |
33 900 |
4.03 |
2.47 |
8.42 |
98.6 |
17.2 |
1.6 |
37 |
|
MLZ/MLM048 |
7 |
10600 |
36 100 |
4.42 |
2.39 |
8.17 |
107.5 |
18.7 |
1.6 |
37 |
|
MLZ/MLM058 |
7 ½ |
12000 |
41 100 |
5.31 |
2.26 |
7.73 |
126 |
21.9 |
2.7 |
44 |
|
MLZ/MLM066 |
9 |
14400 |
49 000 |
5.9 |
2.43 |
8.31 |
148.8 |
25.9 |
2.7 |
45 |
|
MLZ/MLM076 |
10 |
16600 |
56 700 |
6.71 |
2.48 |
8.45 |
162.4 |
28.3 |
2.7 |

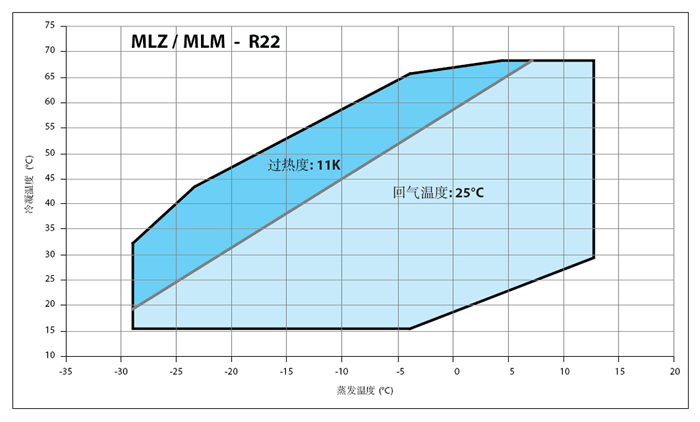

45 | MLZ/MLM涡旋压缩机的运行界限在下面的图中表示出来了，在图中冷凝温度和蒸发温度是针对稳态运行工况而言的。对于瞬态工况，如启动和化霜工况，压缩机也许在短时间内会运行到界限之外。 下面的图显示了MLZ压缩机应用R404A/507，R134a和R22不同制冷剂的运行界限。在运行界限内运行压缩机，是安全有保障的。 应用建议：
• 最高排气温度：135°C •不推荐吸气过热度小于5K，这样有回液的风险 • 最低和最高冷凝蒸发温度根据运行界限而定.  涡旋压缩机应用范围受到一些参数的影响，所以需要对这些参数监控以确保安全稳定的运行。
为了有良好的操作和安全运行，在接下来的部分将对这些参数提出些推荐建议。
• 制冷剂和润滑油
• 电机电压
• 压缩机环境温度
• 运行界限（蒸发温度，冷凝温度，回气温度）
制冷剂和润滑油
概述
在选择制冷剂时，需要考虑不同方面：
• 法规要求（现在和将来）
• 安全
• 制冷剂和润滑油
• 针对所需的运行工况考虑运行界限
• 压缩机的制冷量和效率
其他可能会影响最终选择的因素：
• 环境因素
• 制冷剂和润滑油的标准
• 制冷剂价格
• 制冷剂容易获得程度
R22
R22是一种HCFC制冷剂，现在仍然被广泛使用。它具有较低的消耗臭氧潜能值(ODP)。它在将来将停止使用。请参照当地相关法律条款。
在制冷应用中使用R22，可以得到较高的排气温度。请仔细查看所有会影响排气温度的因素。
R134a
R134a是一种HFC制冷剂，R134a不破坏臭氧层(ODP=0)。而且通常被认为是R12的最佳替代品。R134a是一种单一制冷剂，所以没有温度滑移。
对于高蒸发温度和高冷凝温度的应用，R134a是理想的选择。
R404A
R404A是一种HFC制冷剂。R404A不破坏臭氧层(ODP = 0)。R404A特别适合低温应用，它也可用到中温应用。R404A是一种混合制冷剂，有很小的温度滑移，因此必须在液态进行充注。
但是对于绝大多数情况，这么小的温度滑移可以被忽略。同时因为温度滑移很小，R404A被称为近似共沸制冷剂。
R507
R507是一种HFC制冷剂。它的性质与R404A相似。R507不破坏臭氧层(ODP=0)。如同R404A，R507特别适合低温应用，也可用到中温应用。
R507是非共沸制冷剂。
PVE
PVE醚类油是一种新型的针对HFC制冷系统的润滑油。PVE醚类油是一种吸水的润滑油，如同POE酯类油。但PVE醚类油不与水发生反应；不会产生酸性物质，所以压缩机的抽真空就变得容易了。
MLZ压缩机采用了先进压缩技术与PVE醚类油相结合的技术，使得稳定性和压缩机寿命都有很好的提高。
PVE醚类油与R22兼容，这使得MLZ压缩机成为了一个多制冷剂通用的压缩机。
烷基苯油
烷基苯油可应用在HCFC(R22)系统中。与矿物油相比，它在可混性上具有了明显的优势，优越的热稳定性，与矿物油的兼容性和良好的稳定性。
MLM系列压缩机采用了烷基苯油，同时具有较强的价格优势。
压缩机环境温度
MLZ / MLM压缩机可应用于环境温度从-35°C到50°C。压缩机是设计成100%靠回气来冷却的。所以不需要配备冷却风扇。
环境温度对于压缩机的性能影响很小。
高环境温度
对一些压缩机被覆盖或在较高的环境温度下工作时，建议检查电源线的温度，并请遵循相应的绝缘规范。
为了确保压缩机内部热保护器安全运作，压缩机必需被冷却到60°C以下，以确保过载保护复位。环境温度过高，将会导致过载保护复位的时间变长。
低环境温度
尽管压缩机可以承受低温环境，对于系统而言，仍然需要采取一些特殊设计以确保运行的安全性和稳定性。请参见“特殊应用建议”章节。
最高排气温度

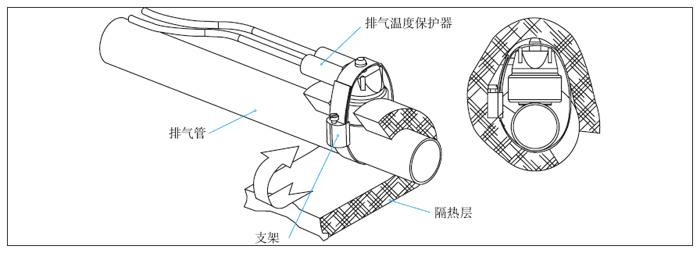

排气温度主要取决于蒸发温度、冷凝温度和吸气过热度。排气温度信号应该由热偶或者温度传感器采集，它们应安装在距离压缩机壳体15cm（6英寸）的排气管路上。
当压缩机运行在允许范围内时，最高排气温度一定不能超出135°C (275°F)。
排气温度保护（DGT）

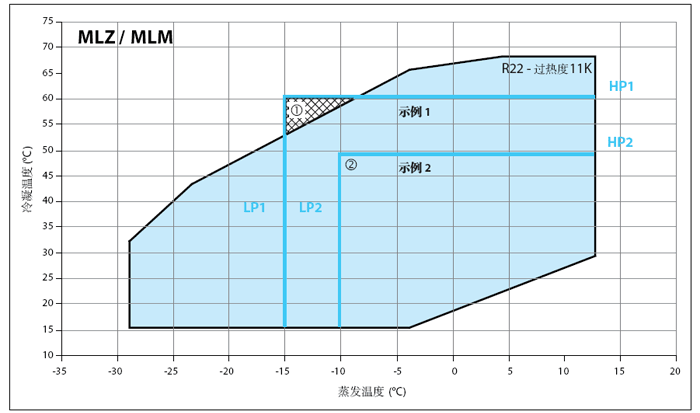

当压缩机运行到运行界限之外时，高低压开关不起作用时，就需要使用排气温度保护（DGT）来保护压缩机。请参考下面的示例，该示例显示了什么情况下排气保护启动（1区），什么情况下排气保护不启动（2区）。
压缩机决不可只凭排气温控开关来控制。连续长时间运行在运行界限范围之外将对压缩机造成严重损伤。
排气温度保护附件可以从丹佛斯公司得到
示例 1 (R22, 过热度 = 11 K)
低压开关设置: LP1 = 2 bar (g) (-15°C)
高压开关设置: HP1 = 23.8 bar (g) (61°C)
当压缩机运行到运行界限之外时，低压、高压开关无法充分保护压缩机。在阴影区域，需要安装排气温度保护装置来保护压缩机。
示例 2 (R22, 过热度 = 11 K)
低压开关设置: LP2 = 2.5 bar (g) (-10°C)
高压开关设置: HP2 = 17 bar (g) (49°C)
高低压保护可以确保压缩机运行在运行界限内。
高低压保护
|
R22 |
R404A |
R134a |
| 高压侧工作压力范围 bar (g) |
7.00 - 27.9 |
7.20 - 27.7 |
4.90 - 22.1 |
| 低压侧工作压力范围 bar (g) |
0.70 - 6.4 |
1.70 - 7.2 |
0.64 - 4.0 |
| 高压开关设定最大值 bar (g) |
29.8 |
29.7 |
23.6 |
| 低压开关设定最小值j bar (g) |
0.5 |
1.4 |
0.45 |
| 推荐抽空循环开关设定 bar (g) |
比蒸发压力低 1.5 bar |
| 抽空循环低压开关设定最小值 bar (g) |
0.95 |
2 |
0.85 | *低压开关不能有延时
内置电机保护

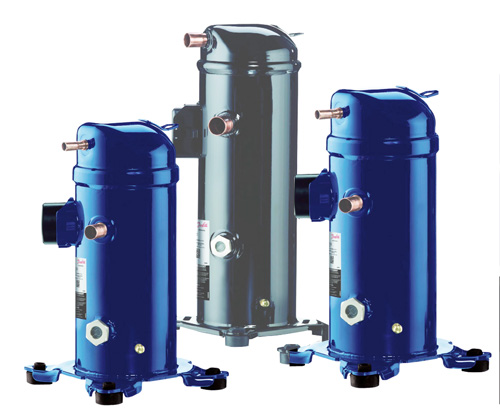

MLZ/MLM涡旋压缩机在电机绕阻上配有内置的断路保护器。该保护器为自动复位设计，且保护器包含双金属片动作开关。
在单相压缩机中，内置保护器会对过大电流和高温做出反应，该设计可在某些非正常运行下切断电机电流，比如：堵转、过载和风机失效等情况下。
当内置电机保护跳开后，它必须冷却到60°C后， 电机才能再次启动。重新启动的时间会随环境温度的不同而不同，最长可能会花几个小时。
压缩机焊接
进行压缩机管路连接时，不要过分加热压缩机壳体，这会严重损坏压缩机内部元件。强烈推荐使用隔热罩或吸热混合物。在焊接吸排气口时，推荐使用以下步骤：
• 确保电气接线没有跟压缩机连接。
• 保护接线盒和压缩机喷涂表面不受火焰损伤。（见下图）
• 采用适合于制冷系统的干净铜管，并清洁所有连接处。
• 往压缩机内吹入氮气或CO2以避免氧化或燃烧。确保压缩机在空气中暴露时间不要太长。
• 建议采用双焊头同时加热以保证受热均匀。
• 在A点均匀加热，直到达到焊接温度，然后将焊枪移至B处，均匀加热，直到达到焊接温度，然后开始使用焊料。将焊枪在连接处均匀移动，焊料无需施加太多，均匀覆盖整个接口处圆周即可。
• 将焊枪移至C处，不要停留太长时间以免将焊料带入压缩机。
• 将剩余焊渣用湿布或钢丝刷清除。残余焊渣会引起管路腐蚀。
切记：焊料或助焊剂一旦进入管路或压缩机，由于其酸性特性，会对系统或压缩机内部造成严重损害。
压缩机内部使用的PVE油具有高吸湿性，会快速从空气中吸收水分。压缩机接口处密封塞应在焊接前才拿掉。
在焊拆压缩机或任何系统部件时，必须将系统中的制冷剂从高低压端放掉。如果不那样做，将会造成非常严重的伤害。可以用压力表进行检测，确保系统的压力在大气压水平范围。
关于焊接所需材料的详细信息，请咨询产品生产商或零售商。此处未涉及到的具体应用事项，详情请联系丹佛斯。
|
|
粤公网安备 44030702001318号
