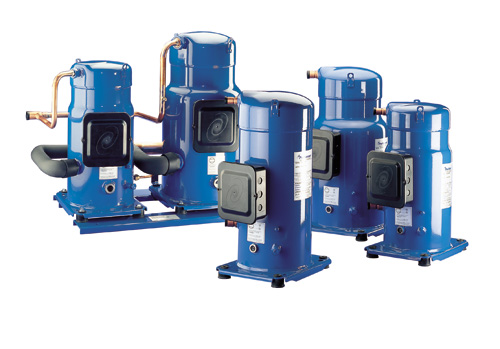

丹佛斯百福马空调制冷压缩机 SM084～185

压缩机命名

性能参数

技术参数

运行界限

系统设计建议

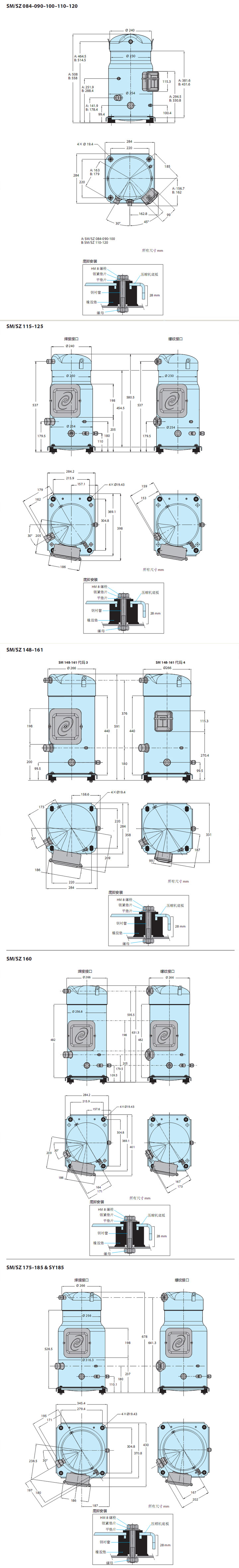

尺寸与接管

50Hz/SM 148(R22)
冷凝	蒸发温度
温度℃	-20	-15	-10	-7.5	-5	-2.5	0	2.5	5	7.5	10	12.5	15
冷量(W)
30	14700	18300	22500	24900	27400	30100	32900	36000	39300	42800	46600	50500	54700
35	13900	17400	21500	23800	26200	28800	31600	34600	37800	41200	44800	48700	52700
40	13100	16500	20400	22600	25000	27500	30200	33100	36200	39400	42900	46700	50600
45		15500	19300	21400	23700	26100	28700	31500	34400	37600	40900	44500	48300
50			18100	20100	22300	24600	27100	29700	32600	35600	38800	42300	45900
55				18800	20900	23100	25400	28000	30700	33600	36700	39900	43400
60						21500	23700	26100	28700	31400	34400	37500	40800
65							22000	24200	26600	29200	32000	35000	38200
输入功率(KW)
30	6.29	6.33	6.38	6.41	6.43	6.45	6.48	6.5	6.52	6.53	6.55	6.56	6.56
35	7.01	7.04	7.08	7.11	7.13	7.15	7.18	7.2	7.22	7.24	7.26	7.27	7.29
40	7.82	7.84	7.87	7.89	7.91	7.93	7.95	7.98	8	8.02	8.04	8.06	8.07
45		8.74	8.76	8.77	8.79	8.8	8.82	8.84	8.86	8.88	8.9	8.92	8.94
50			9.77	9.77	9.78	9.79	9.8	9.82	9.83	9.85	9.87	9.89	9.9
55				10.90	10.90	10.9	10.91	10.92	10.93	10.94	10.95	10.97	10.98
60						12.16	12.16	12.16	12.16	12.16	12.17	12.18	12.19
65							13.57	13.55	13.54	13.54	13.53	13.53	13.54
C.O.P.(W/W)
30	2.34	2.89	3.53	3.88	4.26	4.66	5.09	5.55	6.04	6.56	7.11	7.71	8.34
35	1.99	2.48	3.04	3.35	3.68	4.03	4.41	4.81	5.23	5.69	6.17	6.69	7.24
40	1.68	2.1	2.6	2.87	3.16	3.47	3.8	4.15	4.52	4.92	5.34	5.79	6.27
45		1.77	2.2	2.44	2.69	2.96	3.25	3.56	3.88	4.23	4.6	4.99	5.41
50			1.85	2.06	2.28	2.51	2.76	3.03	3.31	3.62	3.94	4.28	4.64
55				1.72	1.91	2.12	2.33	2.56	2.81	3.07	3.35	3.64	3.98
60						1.77	1.95	2.15	2.36	2.59	2.83	3.08	3.35
65							1.62	1.79	1.97	2.16	2.37	2.59	2.82
流量(kg/h)
30	316	388	471	517	566	618	673	732	794	860	931	1005	1083
35	311	384	467	513	562	615	670	729	792	858	929	1003	1082
40	305	378	462	508	557	610	665	725	787	854	925	999	1078
45		372	456	502	551	603	659	718	781	848	918	993	1072
50			448	494	543	596	651	710	773	840	910	985	1064
55				485	534	586	642	701	763	830	900	975	,, , , , , , , , , , , , 105, , , 3
60						575	630	689	752	818	888	962	1041
65							617	676	738	804	874	948	1026
电流SM148-4(amps@400/3/50)
30	13.7	13.8	13.8	13.9	13.9	13.8	13.8	13.8	13.9	13.9	13.9	13.9	14
35	14.5	14.6	14.6	14.6	14.6	14.6	14.6	14.6	14.6	14.6	14.7	14.7	14.7
40	15.3	15.5	15.5	15.5	15.5	15.5	15.5	15.5	15.5	15.5	15.6	15.6	15.6
45		16.5	16.5	16.6	16.6	16.6	16.6	16.6	16.6	16.6	16.6	16.6	16.7
50			17.7	17.8	17.8	17.8	17.8	17.8	17.8	17.8	17.8	17.8	17.9
55				19.2	19.2	19.2	19.2	19.2	19.2	19.2	19.2	19.3	19.3
60						20.8	20.8	20.8	20.8	20.9	20.9	20.9	20.9
65							22.7	22.7	22.7	22.7	22.7	22.8	22.8

50Hz额定工况：			10K过热度		假设：				蒸发温度=饱和吸气温度
			0K过冷度						冷凝温度=饱和排气温度

50HZ/SM161(R22)
冷凝	蒸发温度（℃）
温度(℃)	-20	-15	-10	-7.5	-5	2.5	0	2.5	5	7.5	10	12.5	15
冷置（W）
30	16900	21000	25800	28500	31400	34400	37700	41200	45000	49000	53300	57800	62600
35	16000	20100	24700	27300	30100	33100	36300	39700	43400	47300	51400	55800	60500
40	15100	19100	23600	26100	28800	31700	34800	38100	41600	45400	49400	53700	58200
45		18000	22400	24800	27400	30200	33200	36400	39800	43400	47300	51400	55800
50			2100	23400	25900	28600	31500	34600	37800	413000	45100	49000	53300
55				22000	2400	27000	29700	32700	35800	39200	42800	46600	50600
60						25300	27900	30700	33700	36900	40300	44000	47900
65							260000	28700	31500	34600	37800	41300	45000
输入功率（KW)
30	6.75	6.80	6.85	6.87	6.90	6.93	6.95	6.97	6.99	7.01	7.02	7.04	7.04
35	7.52	7.55	7.60	7.62	7.65	7.68	7.70	7.72	7.75	7.77	7.79	7.81	7.82
40	8.39	8.41	8.44	8.46	8.49	8.51	8.53	8.56	8.58	8.60	8.63	8.65	8.67
45		9.38	9.40	9.41	9.43	9.45	9.47	9.49	9.51	9.53	9.55	9.58	9.60
50			10.48	10.48	10.49	10.50	10.52	10.53	10.55	10.57	10.59	10.61	10.63
55				11.70	11.70	11.70	11.71	11.71	11.72	11.74	11.75	11.77	11.78
60						13.05	13.05	13.04	13.05	13.05	13.06	13.06	13.07
65							14.56	14.55	14.53	14.53	14.52	14.52	14.52
C.O.P(WNV)
30	2.50	3.09	3.77	4.14	4.54	4.97	5.43	5.92	6.44	6.99	7.58	8.24	8.88
35	2.13	2.66	3.25	3.58	3.94	4.31	4.72	5.14	5.60	6.08	6.60	7.15	7.73
40	1.81	2.27	2.79	3.08	3.39	3.72 ,	4.08	4.45	4.85	5.2, 8	5.73	6.72
45		1.92	2.38	2.63	2.91	3.20	3.51	3.83	4.18	4.56	4.95	5.37	5.81
50			2.01	2.23	2.47	2.72	2.99	3.28	3.59	3.91	4.26	4.62	5.01
55				1.88	2.09	2.31	2.54	2.79	3.05	3.34	3.64	3.96	4.30
60						1.94	2.14	2.35	2.58	2.83	3.09	3.37	3.66
65							1.79	1.97	2.17	2.38	2.61	2.85	3.10
流量(kg/h)
30	340	418	507	557	609	665	725	788	855	926	1002	1081	1166
35	335	413	503	553	605	662	721	785	852	924	999	1079	1164
40	328	407	497	547	600	656	716	780	847	919	995	1075	1160
45		400	490	540	593	649	709	773	841	912	988	1068	1153
50			482	531	584	641	701	764	832	903	979	1059	1144
55				521	574	630	690	754	821	892	968	1048	1133
60						618	678	741	808	879	955	1034	1119
65							664	726	793	864	939	1018	1102
电流ST300-4(amps @ 400/3/50)
30	14.7	14.8	14.9	14.9	14.9	14.9	14.9	14.9	14.9	14.9	14.9	14.9	15.0
35	15.5	15.6	15.7	15.7	15.7	15.7	15.7	15.7	15.7	15.7	15.7	15.8	15.8
40	16.5	16.6	16.6	16.7	16.7	16.7	16.7	16.7	16.7	16.7	16.7	16.7	16.8
45		17.7	17.7	17.8	17.8	17.8	17.8	17.8	17.8	17.8	17.8	17.8	17.9
50			19.0	19.1	19.1	19.1	19.1	19.1	19.1	19.1	19.1	19.1	19.2
55				20.6	20.6	20.6	20.6	20.6	20.6	20.6	20.6	20.7	20.7
60						23.3	23.3	22.4	22.4	22.4	22.4	22.4	22.4
65							24.4	24.4	24.4	24.4	24.4	24.4	24.4

50Hz额定工况：11.1K过热度								假设：蒸发温度=饱和吸气温度
8.3K过冷度								冷凝温度=饱和排气温度

<, /TD>,

50Hz/SM 185(R22)
冷凝	蒸发温度(℃)
温度(℃)	-20	-15	-10	-7.5	-5	-2.5	0	2.5	5	7.5	10	12.5	15
冷量(W)
30	19 400	24 300	29 900	33 000	36 400	40 000	43 800	47 900	52 300	56 900	61 900	67 100	72 600
35	18 400	23 100	28 600	31 700	35 000	38 500	42 200	46 200	50 500	55 000	59 800	64 800	70 200
40	17 300	21 900	27 300	30 200	33 400	36 800	40 500	44 400	48 500	52 900	57 500	62 400	67 600
45		20 700	25 900	28 800	31 800	35 100	38 600	42 400	46 400	50 600	55 100	59 900	64 900
50			24 400	27 200	30 100	33 300	36 700	40 300	44 100	48 200	52 500	57 100	62 000
55				25 500	28 400	31 400	34 600	38 100	41 800	45 700	49 800	54 200	58 900
60						29 400	32 500	35 700	39 300	43 000	47 000	51 200	55 600
65							30 200	33 300	36 600	40 200	43 900	48 000	52 200

输入功率(kW)
30	7.96	8.05	8.13	8.17	8.21	8.25	8.28	8.32	8.35	8.37	8.40	8.42	8.44
35	8.82	8.91	8.99	9.03	9.07	9.11	9.15	9.18	9.21	9.24	9.26	9.29	9.31
40	9.77	9.86	9.95	9.99	10.03	10.07	10.11	10.14	10.17	10.20	10.23	10.25	10.28
45		10.92	11.01	11.06	11.10	11.14	11.18	11.21	11.25	11.28	11.31	11.33	11.35
50			12.20	12.24	12.28	12.32	12.36	12.40	12.44	12.47	12.50	12.53	12.55
55				13.55	13.60	13.64	13.68	13.72	13.76	13.79	13.82	13.85	13.88
60						15.09	15.13	15.17	15.21	15.25	15.28	15.31	15.34
65							16.73	16.77	16.81	16.85	16.89	16.92	16.95
C.C.P.(W/W)
30	2.44	3.01	3.67	4.04	4.43	4.85	5.29	5.76	6.27	6.80	7.37	7.97	8.61
35	2.09	2.60	3.18	3.51	3.85	4.22	4.62	5.03	5.48	5.95	6.45	6.98	7.55
40	1.77	2.22	2.74	3.03	3.33	3.66	4.01	4.37	4.77	5.18	5.62	6.09	6.58
45		1.90	2.35	2.60	2.87	3.15	3.46	3.78	4.12	4.49	4.87	5.28	5.72
50			2.00	2.22	2.45	2.70	2.97	3.25	3.55	3.87	4.20	4.56	4.94
55				1.88	2.09	2.30	2.53	2.78	3.04	3.31	3.60	3.92	4.24
60						1.95	2.14	2.36	2.58	2.82	3.07	3.34	3.63
65							1.80	1.98	2.18	2.38	2.60	2.83	3.08
流量(kg/h)
30	392	484	589	646	708	773	843	917	995	1 078	1 165	1 258	1 355
35	385	477	583	642	704	770	840	914	993	1 076	1 164	1 257	1 355
40	376	470	577	636	698	765	835	910	989	1 072	1 161	1 254	1 352
45		461	569	628	691	757	828	903	982	1 066	1 154	1 247	1 345
50			559	618	681	748	819	894	973	1 056	1 145	1 238	1 336
55				607	669	736	807	881	960	1 044	1 132	1 225	1 323
60						721	792	866	945	1 028	1 116	1 208	1 305
65							774	848	926	1 008	1 096	1 188	1 284
电流SM185-4(amps@400/3/50)
30	17.6	17.7	17.8	17.8	17.9	17.9	17.9	18.0	18.0	18.0	18.0	18.0	18.0
35	18.5	18.6	18.7	18.8	18.8	18.9	18.9	18.9	18.9	18.9	19.0	19.0	19.0
40	19.6	19.7	19.8	19.9	19.9	19.9	20.0	20.0	20.0	20.0	20.1	20.1	20.1
45		20.9	21.0	21.1	21.1	21.2	21.2	21.3	21.3	21.3	21.3	21.4	21.4
50			22.4	22.5	22.5	22.6	22.6	22.7	22.7	22.8	22.8	22.8	22.8
55				24.1	24.1	24.2	24.2	24.3	24.3	24.4	2, 4.4	24.4	24.5
60<, /P>	,				26.0	26.1	26.1	26.2	26.2	26.3	26.3	26.3
65							28.1	28.1	28.2	28.3	28.3	28.4	28.4
电流SM185-6(amps@400/3/50)							电流SM185-6(amps@400/3/50)
30	30.7	31.0	31.2	31.3	31.3	31.3	30	14.0	14.1	14.2	14.3	14.3	14.3
35	32.3	32.6	32.9	33.0	33.0	33.0	35	14.7	14.9	15.0	15.0	15.0	15.0
40	34.2	34.5	34.8	34.9	34.9	35.0	40	15.6	15.7	15.9	15.9	15.9	15.9
45		36.7	37.0	37.1	37.2	37.2	45		16.7	16.8	16.9	16.9	17.0
50		39.1	39.4	39.6	39.7	39.8	50		17.8	18.0	18.0	18.1	18.1
55			42.2	42.4	42.5	42.6	55			19.3	19.3	19.4	19.4
60			45.4	45.6	45.7	45.9	60			20.7	20.8	20.8	20.9
65			48.9	49.1	49.3	49.5	65			22.3	22.4	22.5	22.6

50Hz额定工况：11.1K过热度								假设：蒸发温度=饱和吸气温度
8.3K过冷度								冷凝温度=饱和排气温度
冷量，功率及COP数据±5%，此表格中的数据若有变化，恕不另行通知。
